φ22mmで11ページを収めた最小サイズ多層ラベル|小島ラベル印刷
このラベルのポイント

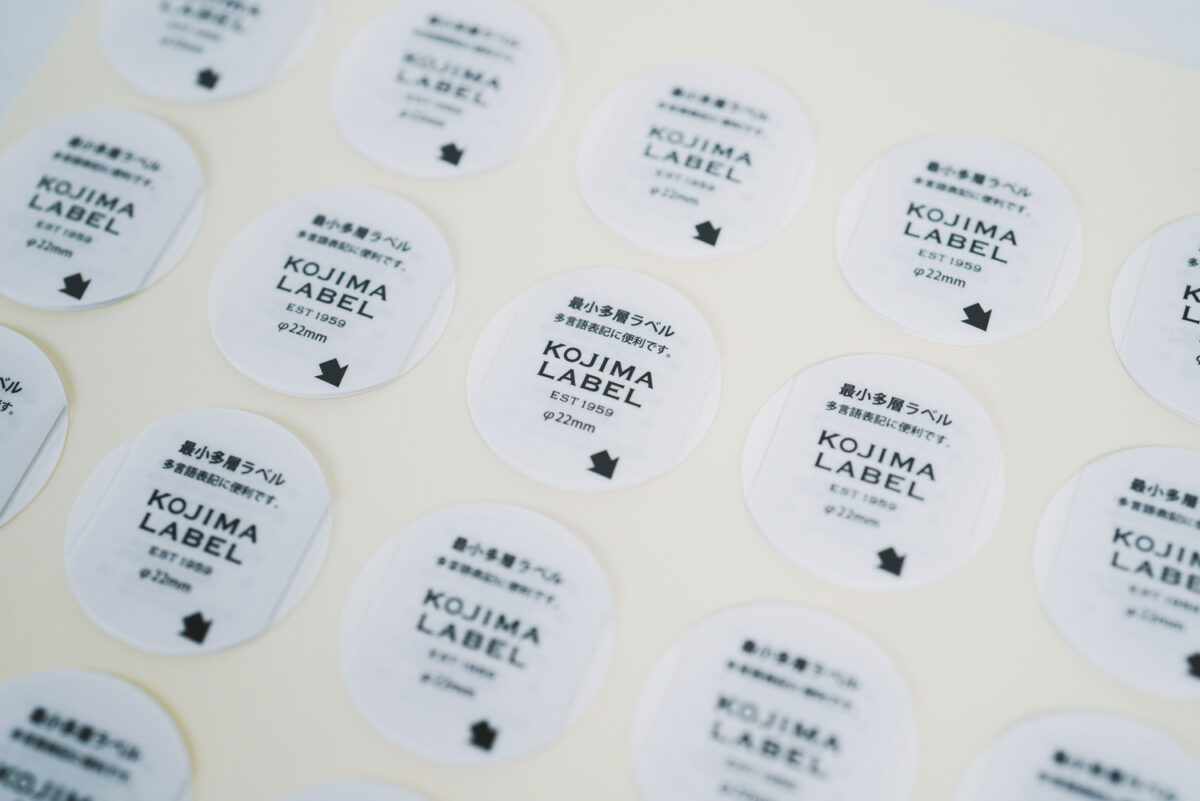

φ22mmという小さな円形サイズで、実際に多層ラベルを制作した事例です。

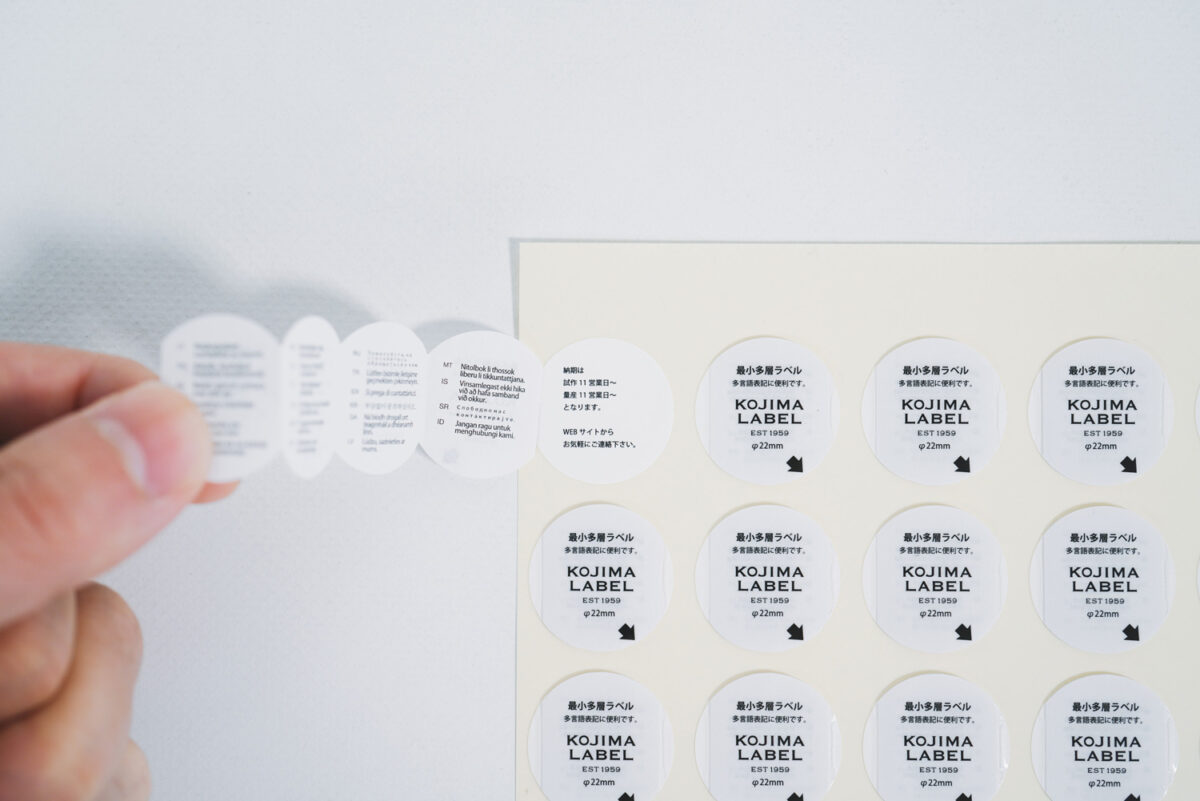

1枚構造のラベルでは表示面積が足りない場面でも、内部にリーフレットを折り込めば、説明文や注意書き、多言語表記といった情報を追加で収められます。
巻き折り部分に18mm、左右の糊付けに各2mmを確保した上で、安定して制作できる最小基準をφ22mmと定めています。小型容器で情報量を増やしたいときの目安になる仕様です。
技術設計
φ22mmという寸法は、内部リーフレットの折り寸法と、左右の糊付け幅、この二つを同時に成立させる計算から逆算しています。
内訳は、巻き折り部分の最小ストロークが18mm、左右の糊付け幅が各2mm。18mm + 2mm + 2mm = 22mmとなり、これがφ22mmを安定して制作できる最小基準になりました。
この数字より小さくすると、まず折り部分が収まらなくなります。加えて糊付け幅を削ると保持力が落ち、開いてしまうリスクが上がります。両方を同時に満たせる下限が22mmでした。
素材選定も同じ発想です。上層は細かな文字を載せやすいコート73kg、下層は容器に貼る面の安定性を優先してユポ80μを選んでいます。
表面にはPET25のグロスラミネートを重ねました。多層ラベルは開閉時に指で触れる機会が多いため、表面保護を含めた層構成にしています。

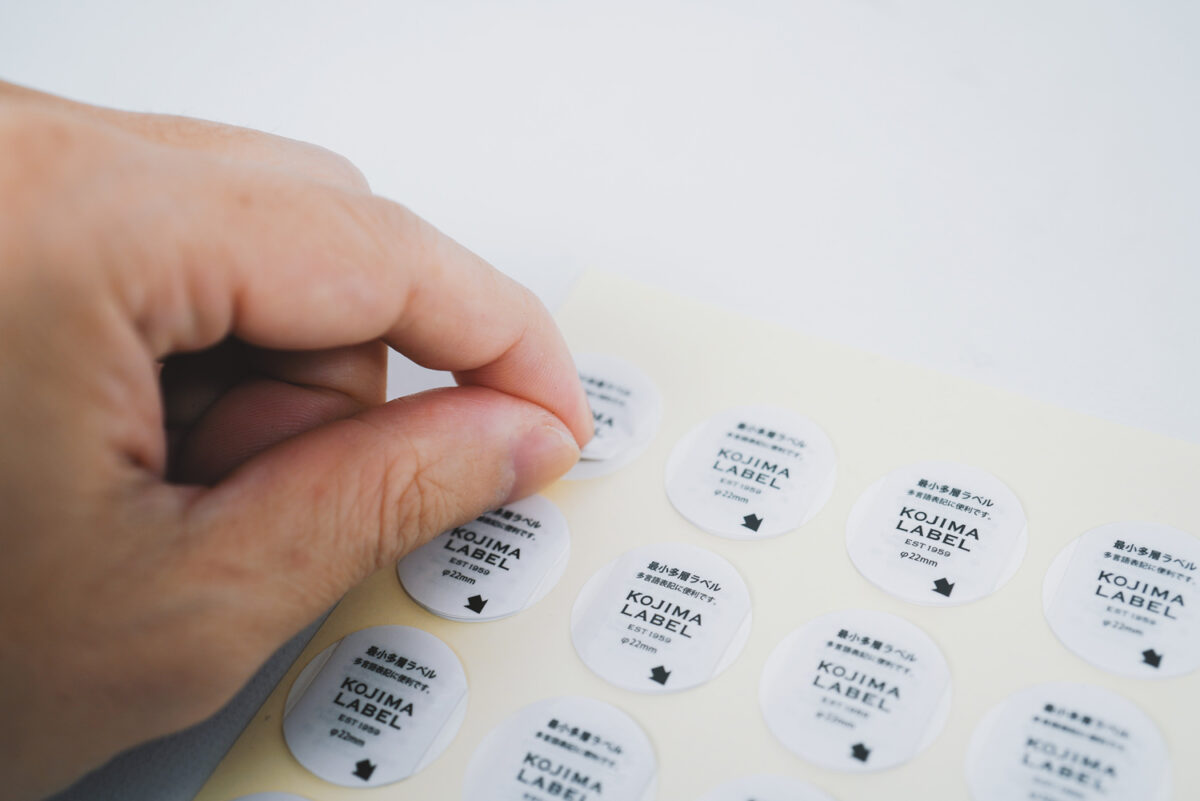

仕上げは25枚(5×5)/1シートとしました。小型ラベルをまとめて管理でき、手貼り作業でも扱いやすい枚数です。
素材について|ユポ80μ・コート73kg・PET25
注意点
- サイズを小さくしすぎると、折り部分が収まらなくなります
- 糊付け幅が不足すると、開きやすくなることがあります
- 文字を詰め込みすぎると、可読性が下がります
- ページ数を増やすときは、厚みと保持性を確認してください
- 量産前に、開閉性・粘着保持・文字サイズを確認しておくと安心です
仕様の詳細
| 材質 | ユポ80μ(溶剤強粘着)+ コート73kg + PET25(超トイシ)グロスラミネート |

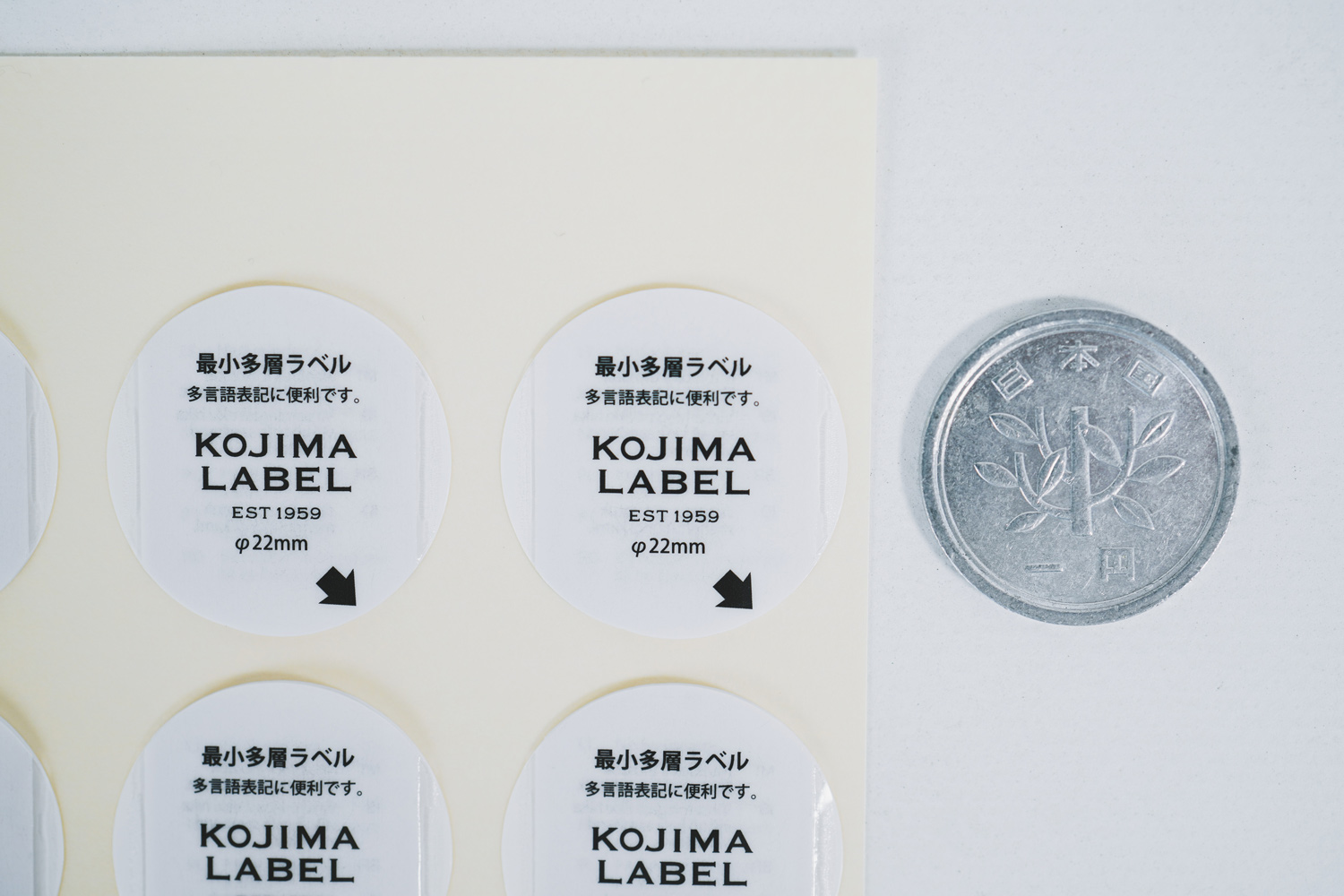

| 寸法 | φ22mm |
| 印刷方法 | 上層:オフセット印刷 下層:凸版印刷 |
| 色数 | 1色(K100%) |
| 加工 | 多層加工(全11ページ) |
| 仕上げ | 25枚(5×5)/1シート |
| 量産納期 | 13営業日(土日祝を除く)〜 |
よくある質問
小さい多層ラベルでも文字は読めますか?
読めるかどうかは、文字サイズと情報量のバランス次第です。詰め込みすぎれば可読性は下がるので、優先度の高い情報から順にページを割り振っています。
量産前に試作は必要ですか?
多層ラベルに関しては、試作を挟んだほうが安全です。折り構造、開閉性、粘着保持、文字の見やすさを、量産前の段階で確認できます。
何ページまで多層化できますか?
仕様やサイズによって上限は変わります。今回はφ22mmで全11ページの多層加工を行いました。ページ数を増やす場合は、そのつど厚みと保持性を確認する必要があります。
